LUFTMEMBRANPUMPEN FÜR INDUSTRIEANWENDUNGEN

Für die Industrie: Unsere Luftmembranpumpen setzen Maßstäbe in Performance und Qualität

Membranpumpen von Schego werden seit über 60 Jahren in den verschiedensten Anwendungsbereichen eingesetzt. Ursprünglich als Aquarienpumpen konzipiert, die härtesten Beanspruchungen im jahrelangen 24-Stunden-Betrieb ausgesetzt sind, erweitern sich die Verwendungsmöglichkeiten laufend.

Die Pumpen erfüllen Aufgaben in der Anlagenüberwachung und Mess- und Regeltechnik, bei medizinischen Geräten, im Labor, bei Niveausteuerungen, dienen zum Schäumen von Ätzbädern und überall dort, wo eine Belüftung, Luft- oder Gasförderung erfolgen oder Vakuum erzeugt werden soll.

Schego-Membranpumpen arbeiten mit elektromagnetischem Antrieb und sind für Dauerbetrieb geeignet. Sie werden als Druck- und Förderpumpen für gasförmige Stoffe gefertigt. Die Pumpen zur Luftförderung haben einen Auslaufstutzen, die Luftansaugung erfolgt aus dem freien Raum. Die Pumpen zur Gasförderung haben je einen Ein- und Auslaufstutzen (Ausführung E/A). Außerdem bieten wir Vakuumpumpen an.

Normalleistungen sind aus den Diagrammen ersichtlich. Sonderausführungen nach speziellen Wünschen im Leistungsbereich des jeweiligen Typs können im Rahmen von Serien berücksichtigt werden.

Sämtliche Pumpen sind auch als Einbaupumpen im Programm.

Die Pumpen sind wartungs-, geräusch- und vibrationsarm. Die Membranen aus hochwertigem Material sind die einzigen Verschleißteile; sie sind bei allen Pumpen leicht und schnell auszuwechseln.

TR S

Artikel-Nr.
70 (…) ~ 160 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
4 Watt
Außenmaße
(mit Gehäuse)
153 x 75 x 82 mm
Gewicht
(mit Gehäuse) 520 g
Schlauchanschluss
5 mm Ø

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
ohne Gehäuse
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
Vakuumausführung ist bei dieser Pumpe nicht möglich.

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

TR E

Artikel-Nr.
71 (…) ~ 250 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
5 Watt
Außenmaße
(mit Gehäuse)
153 x 75 x 82 mm
Gewicht
(mit Gehäuse) 570 g
Schlauchanschluss
5 mm Ø

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
ohne Gehäuse
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
Vakuumausführung ist bei dieser Pumpe nicht möglich.

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

SG P

Artikel-Nr.
73 (…) ~ 100 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
3 Watt
Außenmaße
(mit Gehäusedeckel)
116 x 66 x 51 mm
Gewicht
(mit Gehäusedeckel) 350 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
ohne Gehäusedeckel
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Einlaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

SG I

Artikel-Nr.
77 (…) ~ 150 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
5 Watt
Außenmaße
(mit Gehäusedeckel)
130 x 70 x 50 mm
Gewicht
(mit Gehäusedeckel) 500 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
ohne Gehäusedeckel
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Einlaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

SG O

Artikel-Nr.
85 (…) ~ 250 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
5 Watt
Außenmaße
(mit Gehäusedeckel)
130 x 70 x 50 mm
Gewicht
(mit Gehäusedeckel) 550 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
Gehäuse ohne Regulierung
ohne Gehäusedeckel
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Einlaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

M2K3

Artikel-Nr.
74 (…) ~ 350 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
5 Watt
Außenmaße
(mit Gehäusedeckel)
170 x 75 x 60 mm
Gewicht
(mit Gehäusedeckel) 880 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
Gehäuse ohne Regulierung
ohne Gehäusedeckel
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Einlaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

WS2

Artikel-Nr.
92 (…) ~ 250 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
5 Watt
Außenmaße
(mit Gehäusedeckel)
130 x 70 x 50 mm
Gewicht
(mit Gehäusedeckel) 550 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
Gehäuse ohne Regulierung
ohne Gehäusedeckel
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Einlaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

WS3

Artikel-Nr.
93 (…) ~ 350 l/h
Spannung
AC – Wechselspannung
Leistungsaufnahme
7 Watt
Außenmaße
(mit Gehäusedeckel)
170 x 75 x 60 mm
Gewicht
(mit Gehäusedeckel) 880 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
220-240 V/50 Hz
230 V/60 Hz
240 V/50 Hz
115-120 V/50 Hz
115-120 V/60 Hz
12 V/50 Hz
24 V/50 Hz
48 V/50 Hz

Ausführung
Gehäuse ohne Regulierung
ohne Gehäusedeckel
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Einlaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel mit Europastecker
1 m Kabel mit Nordamerikastecker
1 m Kabel mit Englandstecker
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

SG O electronic

Artikel-Nr.
83 (….) ~ 180 l/h
Spannung
DC – Gleichspannung
Leistungsaufnahme
400 mA
Außenmaße
(mit Gehäusedeckel)
130 x 70 x 50 mm
Gewicht
(mit Gehäusedeckel) 550 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
12 V DC
24 V DC

Ausführung
ohne Gehäuse
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Auslaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

TR E electronic

Artikel-Nr.
82 (….) ~ 200 l/h
Spannung
DC – Gleichspannung
Leistungsaufnahme
380 mA
Außenmaße
(mit Gehäusedeckel)
153 x 75 x 82 mm
Gewicht
(mit Gehäusedeckel) 570 g
Schlauchanschluss
5 mm Ø

Standardmodifikationen

Spannungen
12 V DC
24 V DC

Ausführung
ohne Gehäuse
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Auslaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

M2K3 electronic

Artikel-Nr.
80 (….) ~ 280 l/h
Spannung
DC – Gleichspannung
Leistungsaufnahme
600 mA
Außenmaße
(mit Gehäusedeckel)
170 x 75 x 60 mm
Gewicht
(mit Gehäusedeckel) 880 g
Schlauchanschluss
5 mm Ø

– mit Ein- und Auslaufstutzen

Standardmodifikationen

Spannungen
12 V DC
24 V DC

Ausführung
ohne Gehäuse
mit Auslaufstutzen
mit Ein- und Auslaufstutzen
mit Auslaufstutzen (Vakuum)

Anschlusskabel
1 m Kabel ohne Stecker
0,5 m Kabel ohne Stecker
ohne Kabel

Weitere Modifikationen bezüglich Spannung, Kabel etc. auf Anfrage möglich.
Technische Änderungen vorbehalten.

Diagramm

Das Diagramm ist beispielhaft für die angegebene Spannung in der Standardausführung.

PVC-Schlauch

Artikel-Nr.
610
Länge
10 m
Durchmesser
Ø 4/6 mm

PVC-Schlauch

Artikel-Nr.
640
Länge
100 m
Durchmesser
Ø 4/6 mm

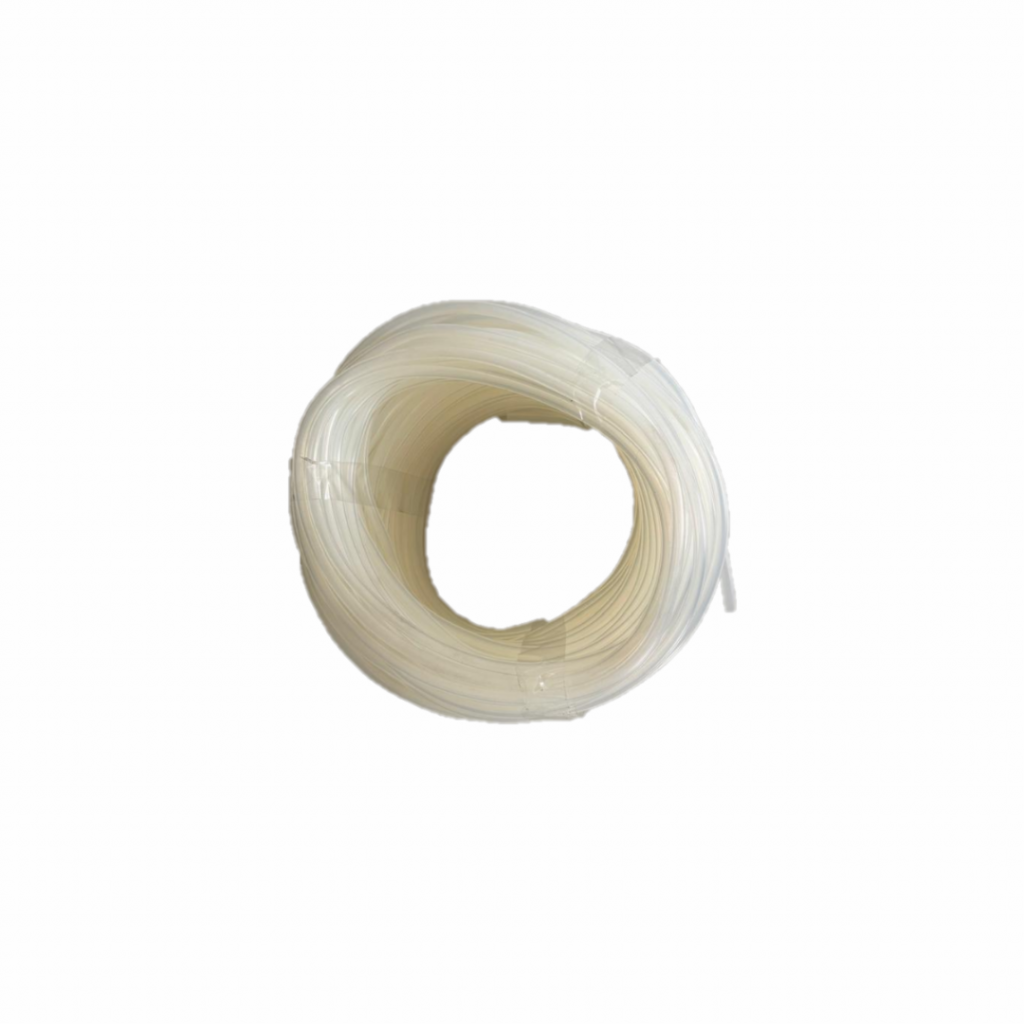

Silikon-Schlauch

Artikel-Nr.
645
Länge
1 m
Durchmesser
Ø 4/7 mm

Silikon-Schlauch

Artikel-Nr.
646
Länge
50 m
Durchmesser
Ø 4/7 mm

Rückschlagventil

Artikel-Nr.
650

T-Stück

Artikel-Nr.
615
Durchmesser
Ø 5 mm

Metall-Luftventil 3-Wege

Artikel-Nr.
616
Maße
4/6 mm

Metall-Luftventil 2-Wege

Artikel-Nr.
617
Maße
4/6 mm

Ausströmer

Artikel-Nr.
611
Maße
50 x 25 x 25 mm

Weiteres Schlauchzubehör (Reduzier- , Verteilerstücke, Messing-Ausströmer etc.) auf Anfrage.
